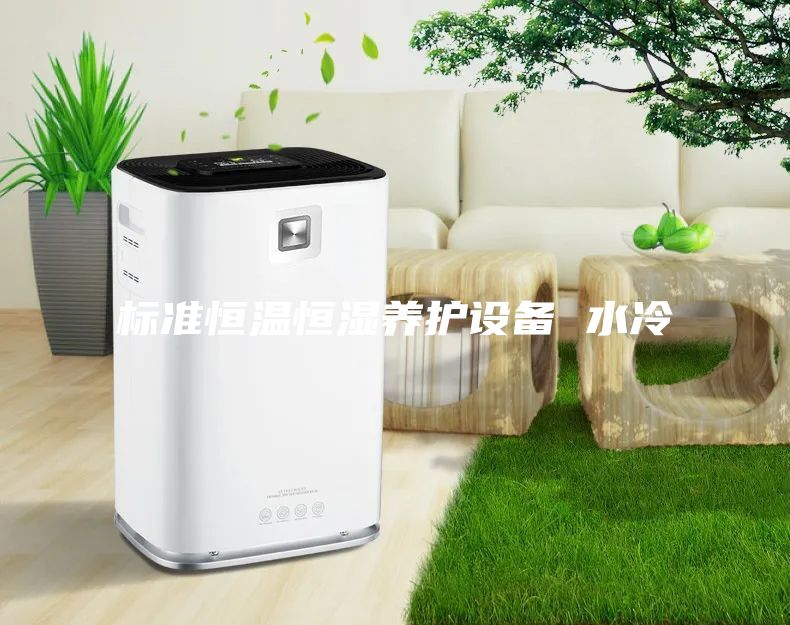

标准恒温恒湿养护设备 水冷

标准恒温恒湿养护设备 水冷

　　一、标准恒温恒湿养护设备概述：

　　混凝土及水泥试件的养护室目前我国zui难解决的问题。试验证明温度和湿度是影响水泥和混凝土强度起决定因素的关键过程。（沧州中科北工）温湿度的偏差越小，对试件强度数据的可比性就越准确。所以试件能否进行标准养护，是能取得准确试验数据和正确的指导施工，即保证质量又节约水泥的重要因素。从而我厂依据国家的有关标准规定：如GBJ240-83、GB-85、GBK-83、TC71、GB177-85及国标ISO研制了具有多功能的养护设备。

　　二、标准恒温恒湿养护设备工作原理：

　　该设备应用温湿异步控制方法，即冬季用电热管加热，经水冷循环，以达到室内升温的目的。夏季采用压缩机组制冷至室内蒸发器，沧州中科北工经冷风机循环以达到降温的目的，加湿采用水泵加压到0.1MPA以上，经过离心式喷嘴喷成雾珠状，是养护室内达到加湿的目的。

　　三、标养室设计施工参数：

　　（一）设计原理：

　　混凝土试件标准的养护设备；是混凝土试验室利用率zui高的仪器，长年处于不间断的工作状态。因此耗能量也是比较大的，节能途径有四个，1、标准养护室的高度约2.4-2.7米，体积不宜太大，应有试件架，充分利用空间。

　　2、标准养护室不得有窗户。

　　3、循环水防止渗漏，漏一公斤水损失冷量10-20千卡。4

　　4、设备的制冷（热）效率要高。

　　养护室的墙体应有空气夹层，是在夹层内填满硬纸泡沫塑料板，不但保温性好，而且防止水分由内墙渗到外墙，防止墙体被冻坏。此外两道门空间的空处，可用来养护混合砂浆试件。

　　标养室的温度经常处于过饱和状态墙体为水饱和，严重的降低了保温性能。为了克服这些在墙体内砂浆层和顶。沧州中科北工地面层上要喷涂环氧树脂漆三次（一日一次—），*次采用较稀（1：2）的为好，可有效地渗入到砂浆微孔中去，第二、三次用1：1的环氧树脂漆的喷雾喷涂，要在设备*装好以后进行，砌墙、地面、修水池等。施工时喷头要包好，防止堵塞。

　　环氧树脂的配方：先将环氧树脂漆烘热到70℃左右呈流态，再将树脂与柄酮配成重量比为1:1和1:2的两种溶液，调配时应将树脂倒入丙酮内，表倒边搅拌直到均匀。配好的溶液应贮存在有盖的小口容器内，以防止丙酮挥发。使用时环氧树脂（溶液中丙酮不计）与聚胺固化剂）按重量比配好，两者充分搅拌后即用喷雾器喷涂，十多分钟即可将标养室的墙壁、顶、门、地、水沟、水池喷涂一遍。喷涂时应来回喷足，但不要明显流淌，

　　喷完后应打开门让丙酮迅速挥发，喷具及时用丙酮擦洗干净。

　　注意：以上操作，周围严禁有火花以免丙酮燃烧爆炸。

　　（二）积池的制作：

　　1、位置的选择：积水池的位置，应尽量选择机组zui斤的地方，以减少管路长度。

　　2、积水池的底部尽是有一个排水孔，沧州中科北工池口应有盖板的台阶，盖板盖好后板面与地面相平，盖板采用木质的虽轻但要作防腐处理。

　　3、积水池成反比关系（即积水池的回水沟能让水流回积水池）

　　（三）水沟的制作

　　水沟处宜有一个地漏，沟深＞5CM，底平延向积水池，水流经集渣坑，泥污可沉入其中，可减少喷头的堵塞。

　　（四）墙孔的制作

　　墙孔的位置的选择：按样机开孔。

　　（五）有暖气的单位，安装暖气和阀，可以节电。暖气流量用阀调整，在不开动本机设备的时候，其zui高室温以不超过18℃为宜，应尽量避免冬季出现“制冷加热：灯亮现象。

　　四、标准恒温恒湿养护设备的安装

　　（一）安装顺序：

　　1、一般安装顺序是：机组、管路及保温层、喷头、电源开关。

　　?应尽量接近标养室的积水池，机组周围至少有40cm空间。以利维修。

　　?机房应通风良好，机组排出的热风沧州中科北工必须通过管道或排风扇从窗口或墙洞吹出室外。机组运转过程中，机房应开扇窗，使之形成对流。

　　2、机组安防无需特殊的基础，只要在一般混凝土砂浆地面上即可。

　　（二）水泵循环管路：

　　机组按妥后，水泵循环管路才能着手安装。机组的吸水管和羊水管要求活接，活接对接时要垫好密封圈，防止漏水，吸水管安全穿过墙孔后，引向积水池，垂直接好吸水管。吸水管到池底的高度，池底有排水孔时，以20cm为宜，吸水阀要安装过滤网。

　　积水池的浮球阀与自来水相接，沧州中科北工高度可以适当调整，水位也应随之变化。

　　扬水管穿过墙孔后，引向标养室上空，再分两路接铝塑管的喷头，喷头应尽量高些，但房顶过高时可在墙顶埋角钢或钢筋的方法。将基悬吊在端部，喷头数量不要少于10个，房子较大时，喷头之间接管可减短，房子较大时，用户可自行活量增加喷头。

　　如果积水池内没有排水孔，可以在扬水管上增加一个外部水管直接扬水。

　　无论是吸水管或扬水管，凡是循环水路的部分只要露出标养室外的，应尽量包保温层。包设方法：用塑料草片将铝管裹紧，再包裹塑料膜用塑料草片裹紧。

　　（二）电路安装：

　　1、控制仪：在机组顶部，取下电源线，传感器二根电缆，接好电源漏电保护器。

　　2、30安的电源开关，电源电缆接在上面。注意零线不可接错，且一定要接劳，否则会烧坏元器件。

　　3、照明电缆：穿墙孔，以保用电安全，要求在喷头上再要使防水灯。

　　4、传感器电缆：穿过墙孔，进入标养室后，应沿着钢管串、传感支架悬挂高度约为喷头到地面中心位置。

　　5、机组地线：都要于专门的地线接劳，沧州中科北工如临时房屋没专门的地线时，在积水池下埋设有钢板的地线。

　　6、以上各种电线电缆用水泥钢钉固定在墙上，其走向应当水平或垂直、互相均匀整齐。

　　五、试机与使用

　　试机前，要对说明书检查管路或电路不得有错，电源是否有电，特别注意零线是否合格，积水池是否标准，必须懂说明书后，方能如下步骤试机。

　　（一）将安好的喷头从活接部分卸下，小心密封圈丢失，打开加湿系统把管内的污水冲洗干净为止，关上加湿系统，然后把喷头安装回去，沧州中科北工各喷嘴的方向为一个顺向和密封环形，喷出的雾珠推动空气产生一个稳定的旋流、雾珠能与空气进行充分的热交换、顺溜又能使室内湿度更加均匀

　　（二）试机前或机组停用三天以后上，用时首先拨动水泵扇使之转动。

　　（三）推上电源开关，将仪器表面温度显示设定为20℃，干湿度设定为90℃。

　　（四）当仪表低于19℃时机组自动进入加温状态。

　　（五）当仪表高于21℃时机组自动进入降温状态。

　　（六）经过以上试验正常后，设备即投入正常使用。

　　（七）本设备*自动，季节转换相当灵敏，请用户放心。

　　（八）一定要有专人保养，使用当日要经常检查各种状态运行情况

　　（九）自来水和电源要正常供给，以免影响养护效果或损坏机组。

　　注：为方便用户使用本实验仪器，沧州中科北工加湿扬水管部分可直接接扬水泵或通过自来水水口过滤，电磁阀直接进入扬水管达到加湿的目的。（后一种必须保证水压在1mpa以上，24小时供水，否则不能正常工作或损坏机器。如有变动，不另行通知）。
